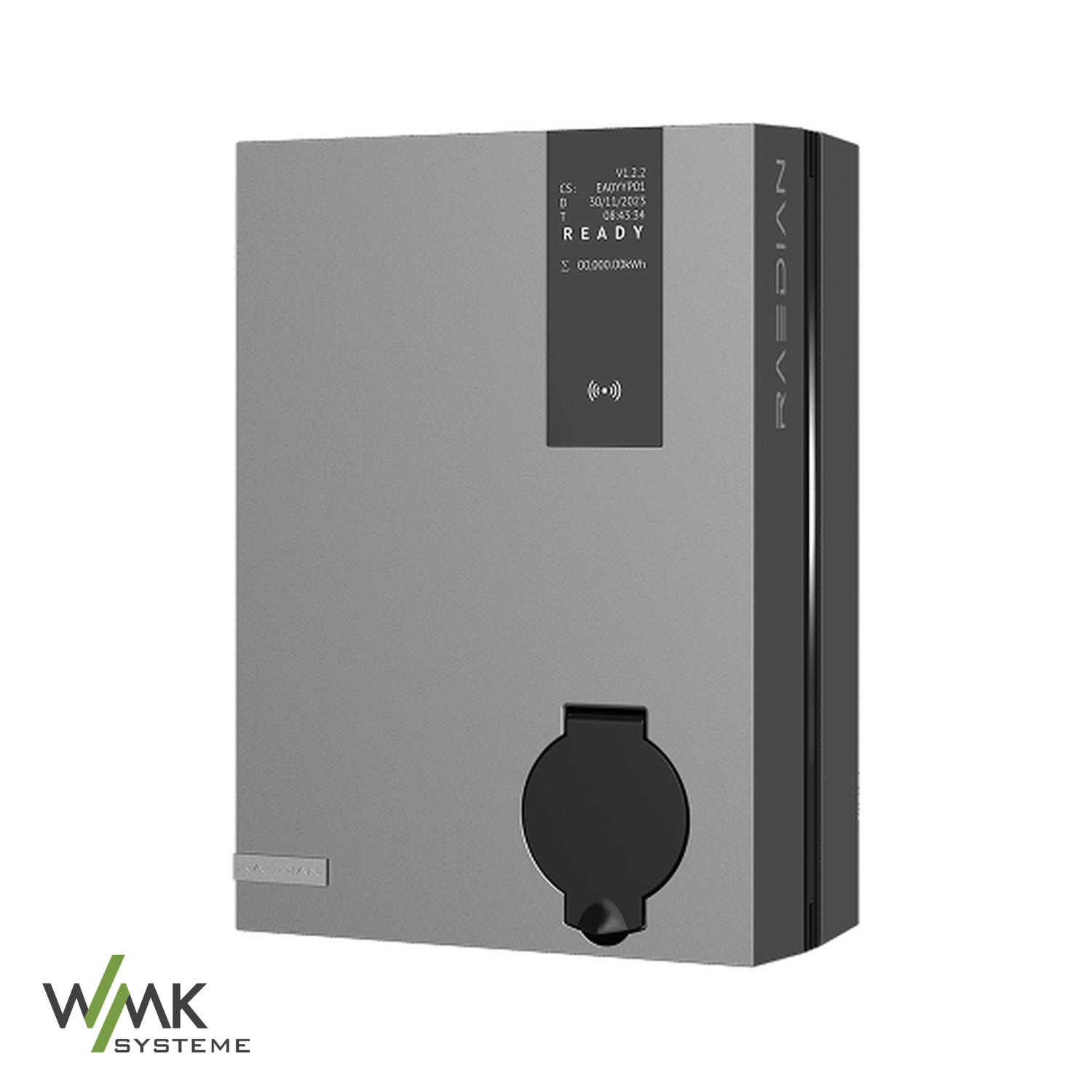

RAEDIAN NEO Wallbox 7,4 kW und 22 kW mit Solarladen und Lastmanagement
RAEDIAN NEO Wallbox 7,4 kW und 22 kW mit Solarladen und Lastmanagement - 7,4 kW (1-phasig) / Ladekabel 5 m / Standard ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
RAEDIAN NEO Wallbox 7,4 kW und 22 kW mit Solarladen und Lastmanagement
Beschreibung
Beschreibung
Getrennte Entsorgung – kostenlose Altgeräte-Rücknahme
Dieses Gerät gehört nicht in den Hausmüll. Sie können Ihr Altgerät kostenfrei bei uns zurückgeben: per Versand an unser Lager in Düren oder nach Absprache durch Abholung bei Anlieferung eines neuen Geräts. Enthaltene Batterien und Akkus bitte vorher entnehmen, soweit zerstörungsfrei möglich.
Die RAEDIAN NEO ist die Premium-Wallbox für Zuhause: ein flaches Polycarbonat-Gehäuse im Sandwich-Design, das sich in wenigen Minuten montieren lässt, kombiniert mit einem Energiemanagement, das dem Haushalt wirklich folgt – dynamischer Lastausgleich am Hausanschluss, reines Überschussladen aus der eigenen PV-Anlage und automatische Umschaltung zwischen ein- und dreiphasigem Laden.
Ihre Vorteile auf einen Blick
- Montage in fünf Minuten – Sandwich-Aufbau aus Rückplatte, Ladekern und Frontabdeckung; verdrahtet wird nur die Rückplatte.
- Home Balance (DLM) – die Ladeleistung passt sich laufend dem übrigen Hausverbrauch an, der Hausanschluss wird nie überlastet.
- Solarladen – Modus „Nur Solar“ lädt ausschließlich mit PV-Überschuss, inklusive automatischer 1- auf 3-Phasen-Umschaltung.
- OCPP 1.6J und Modbus RTU – frei wählbares Backend, Anbindung an gängige Heim-Energiemanagementsysteme.
- MID-Zähler Klasse B bei allen 22-kW-Varianten – messrichtige Abrechnung, z. B. für den Dienstwagen.
- Pro-Ausführung mit ISO 15118 – Plug & Charge, das Fahrzeug authentifiziert sich selbst, ohne Karte und ohne App.
Ausführungen
| Leistung | 7,4 kW einphasig oder 22 kW dreiphasig (abwärtskompatibel) |
| Anschluss | fest angeschlagenes Ladekabel 5 m, Typ-2-Steckdose oder Typ-2-Steckdose mit Shutter |
| Standard | WiFi, Bluetooth, LAN, OLED-Display, RFID, CT-Klemme im Lieferumfang |
| Pro | zusätzlich ISO 15118 (Plug & Charge) ab Werk |
| MID | alle 22-kW-Varianten mit MID-Zähler Klasse B |
Technische Daten
| Ladeleistung | bis 7,4 kW (1-phasig, 32 A) bzw. bis 22 kW (3-phasig, 32 A) |
| Anschlussspannung | 230 VAC bzw. 230-400 VAC ± 20 %, 50-60 Hz |
| Netzformen | TN, TT, IT |
| Fehlerstromschutz | integrierte 6-mA-DC-Erkennung nach IEC 62955, Typ-A-RCD bauseits |
| Schutzfunktionen | Unter- und Überspannung, Überstrom, verklebtes Relais, Übertemperatur |
| Messgenauigkeit | MID-zertifiziert Klasse B (± 1 %) bei den 22-kW-Varianten |
| Kommunikation | WiFi 2,4 GHz, Ethernet, Bluetooth, 4G optional, Modbus RTU (RS-485) |
| Backend | OCPP 1.6 (JSON) 2. Auflage |
| Authentifizierung | RFID (ISO 14443A und B), RAEDIAN App, Backend, Plug & Charge (Pro) |
| Anzeige | OLED-Display mit Status- und Verbrauchsanzeige, doppelte LED-Leiste |
| Lastmanagement | CT-Klemme, SC Kit, externes EMS via Modbus RTU, OCPP-Backend, App |
| Schutzart | IP55 (Ladekern), IP54 zwischen Ladekern und Rückplatte, IK10 |
| Betriebstemperatur | -30 bis +55 °C mit Derating |
| Standby-Verbrauch | 3,86 W |
| Gehäuse | Polycarbonat, UV-beständig, flammhemmend UL94 5VA |
| Abmessungen | 297 × 210 × 110 mm (H × B × T) |
| Gewicht | 4,3 bis 8,5 kg je nach Ausführung |
| Montage | Wandmontage, optional Standfuß Pole X |
| Normen | EN 61851-1, EN 62955, EN 62196, EN 61439, EN 50470-3, RED, RoHS |
Lieferumfang
- Wallbox NEO mit Rückplatte und Frontabdeckung
- Montagematerial und Kurzanleitung
- CT-Klemme für das dynamische Lastmanagement (1×100 A bei 7,4 kW, 3×50 A bei 22 kW)
Wichtige Hinweise zur Installation
- Anmeldung beim Netzbetreiber: Ladeeinrichtungen über 4,6 kVA sind anmeldepflichtig, ab 12 kW zusätzlich genehmigungspflichtig (§ 19 NAV).
- § 14a EnWG: Neue Ladeeinrichtungen über 4,2 kW gelten als steuerbare Verbrauchseinrichtung. Die Station lässt sich über den konfigurierbaren Eingang bzw. über das Lastmanagement entsprechend dimmen.
- Fehlerstromschutz: Integrierte 6-mA-DC-Fehlerstromerkennung nach IEC 62955. Vorgeschaltet ist bauseits ein FI-Schutzschalter Typ A erforderlich.
- Elektrofachkraft: Anschluss, Inbetriebnahme und Konfiguration ausschließlich durch eine Elektrofachkraft.
Wallbox zusammen mit einer PV-Anlage geplant?
Wenn Sie die Ladestation gemeinsam mit einer neuen Photovoltaikanlage anschaffen möchten, erstellen wir Ihnen ein Gesamtangebot aus einer Hand – Module, Wechselrichter, Speicher, Wallbox und Installation. Die umsatzsteuerliche Behandlung des Gesamtpakets prüfen wir dabei individuell für Ihr Vorhaben.
Downloads
Technisches Datenblatt (PDF) · Montage- und Bedienungsanleitung (PDF) · EU-Konformitaetserklaerung – senden wir Ihnen gerne auf Anfrage zu.
Hersteller und Produktsicherheit (GPSR)
Hersteller: RAEDIAN · Forschungs- und Entwicklungszentrum, Gebäude 82, No. 1198 North Qinzhou Road, Bezirk Xuhui, Shanghai, China
Verantwortliche Person in der EU: RAEDIAN EU Operations Center, 274 Rue du Rajol, 34130 Mauguio (Montpellier), Frankreich · sales@raedian.com
Inverkehrbringer in Deutschland: WMK Systeme e.K., Düren – vollständige Anschrift und Kontaktdaten siehe Impressum
Bitte lesen Sie vor Installation und Inbetriebnahme die mitgelieferte Anleitung. Die Installation darf ausschließlich durch eine zugelassene Elektrofachkraft erfolgen.
Entsorgung (WEEE)
Elektro- und Elektronikaltgeräte gehören nicht in den Hausmüll. Altgeräte können bei kommunalen Sammelstellen oder bei uns kostenfrei zurückgegeben werden.
Hinweis zur Umsatzsteuer: Der angegebene Preis ist der Endpreis inklusive 19 % gesetzlicher MwSt., zzgl. Versand. Ladeinfrastruktur fällt nicht unter den Nullsteuersatz nach § 12 Abs. 3 UStG – dieser gilt ausschließlich für Photovoltaikanlagen und Stromspeicher. Eine Wallbox ist auch dann mit 19 % zu versteuern, wenn sie zusammen mit einer PV-Anlage geliefert wird.
