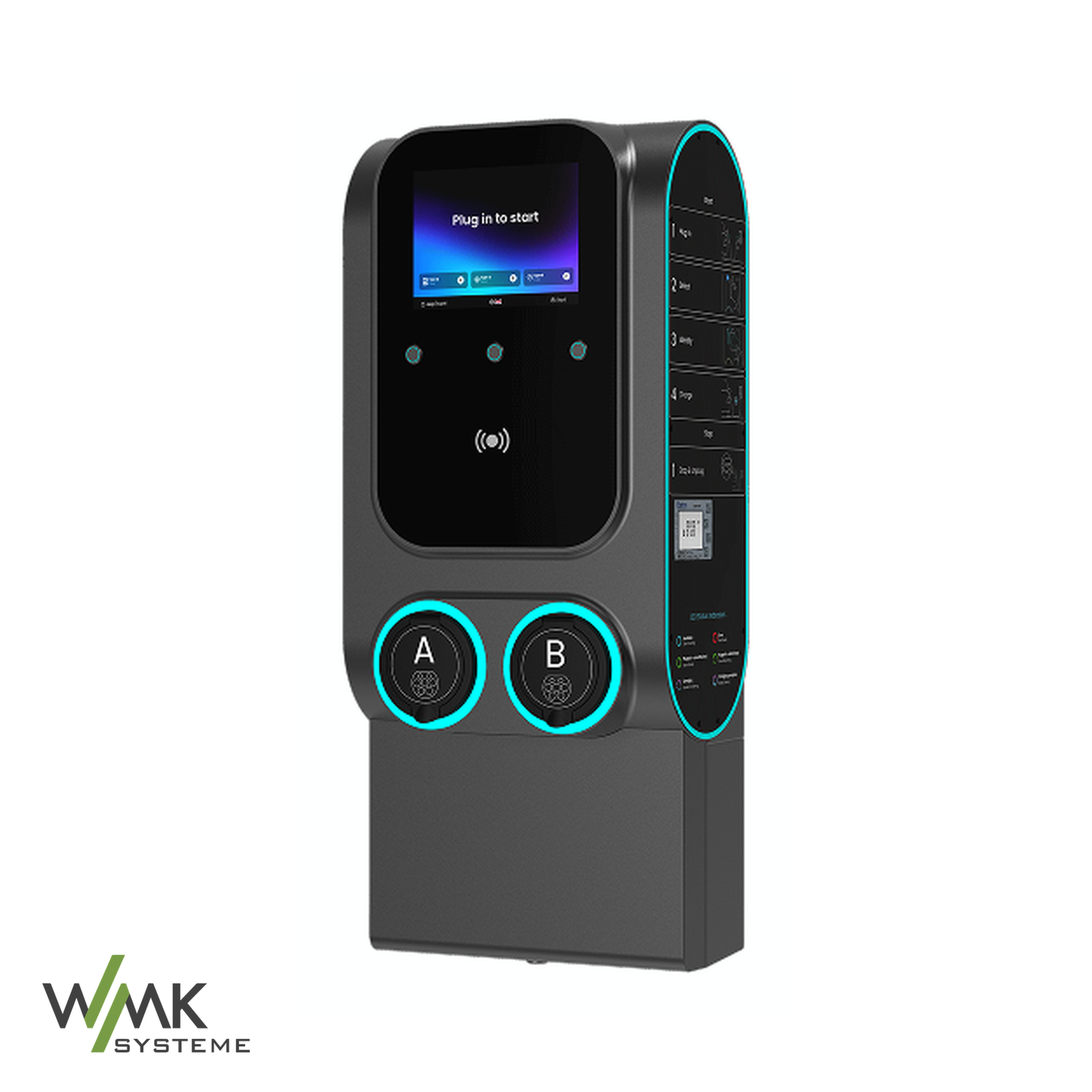

RAEDIAN GEMINI Pro 2 Ladestation 2 x 22 kW mit Eichrecht und Kartenzahlung
RAEDIAN GEMINI Pro 2 Ladestation 2 x 22 kW mit Eichrecht und Kartenzahlung - Basis mit MID / Wandmontage ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
RAEDIAN GEMINI Pro 2 Ladestation 2 x 22 kW mit Eichrecht und Karten...
Beschreibung
Beschreibung

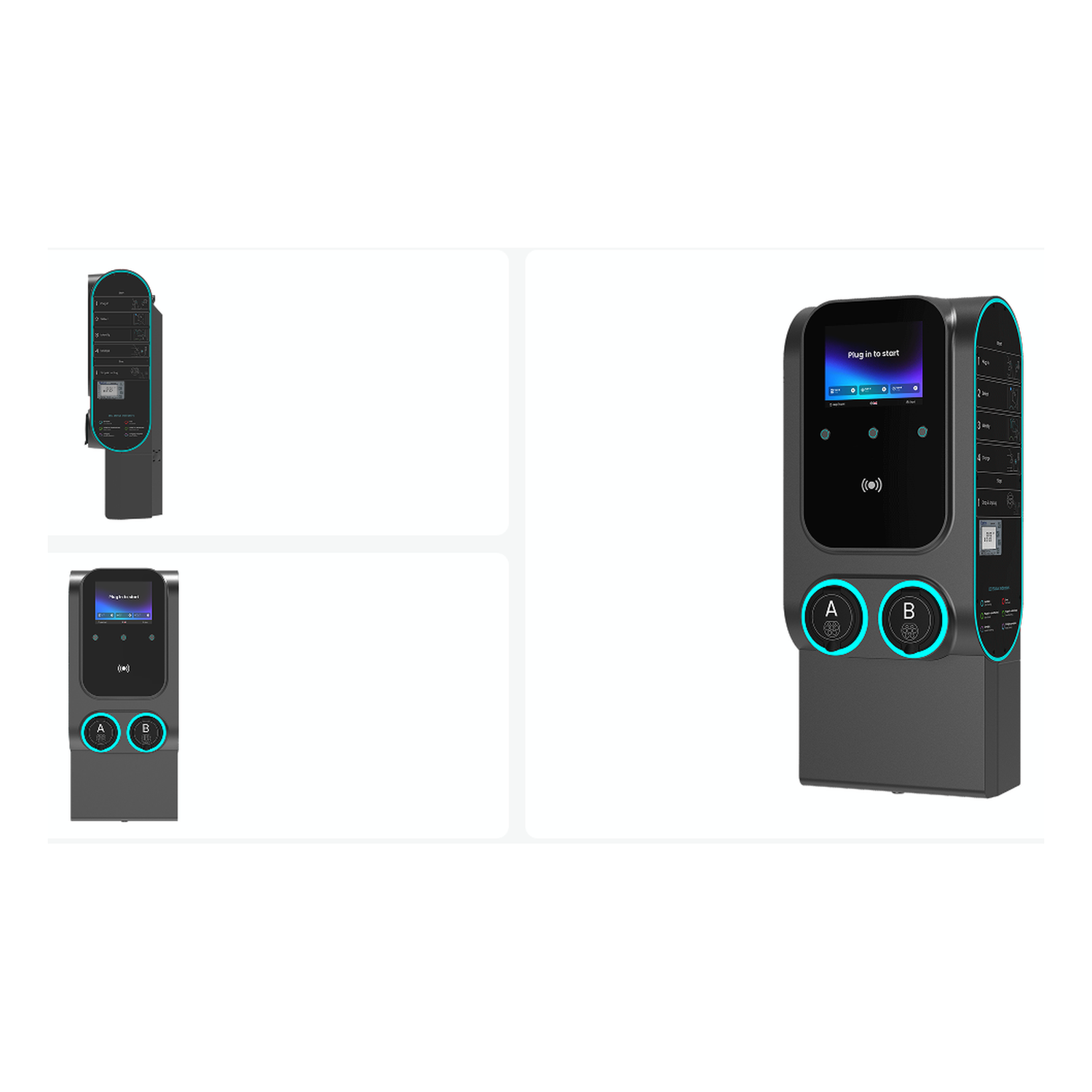

Die RAEDIAN GEMINI Pro 2 ist eine öffentliche AC-Ladestation mit zwei vollwertigen Ladepunkten zu je 22 kW im Aluminium-Druckguss-Unibody. Sie vereint alles, was der Betrieb an halböffentlichen und öffentlichen Standorten verlangt: eichrechtskonforme Messung, kontaktloses Bezahlen, 4G-Anbindung, Daisy-Chain-Vernetzung und integrierten Schutz, sodass kein vorgeschalteter FI-Schutzschalter erforderlich ist.
Ihre Vorteile auf einen Blick
- Zwei Ladepunkte mit je 22 kW – doppelte Ladepunktdichte auf einer Stellfläche, mit dynamischem Lastmanagement zwischen beiden Steckdosen.
- Eichrecht oder MID – M1-Varianten mit MID-Zähler Klasse B, M2-Varianten eichrechtskonform nach REA 6-A und PTB 50.7 für die kostenpflichtige Abgabe an Dritte.
- Integrierter Schutz – Schutztechnik im Gerät, kein vorgeschalteter RCD erforderlich, das spart Platz im Verteiler.
- Zahlung vor Ort – RFID, dynamischer QR-Code und optional das Payter-Apollo-Terminal für Kredit- und Debitkarten sowie Mobile Wallets.
- § 14a EnWG vorbereitet – konfigurierbarer Eingang für Dimmsignal oder externen Stopp, potenzialfreier Ausgang zur Ansteuerung externer Schalter.
- HDLM 2.0 und Modbus TCP – Plug-and-Play-Lastmanagement und offene EMS-Schnittstelle.
Ausführungen
| Basis (M1) | Wandgerät mit MID, 4G und LAN – die wirtschaftliche Variante für Hotels, Gastronomie und Mitarbeiterparkplätze |
| Pro 2 MID (M1) | zusätzlich Daisy-Chain-LAN, integrierter Schutz, konfigurierbare I/O und HDLM |
| Pro 2 Eichrecht (M2) | wie Pro 2, jedoch mit PTB-Eichrechtsmodul für die abrechenbare Abgabe an Dritte |

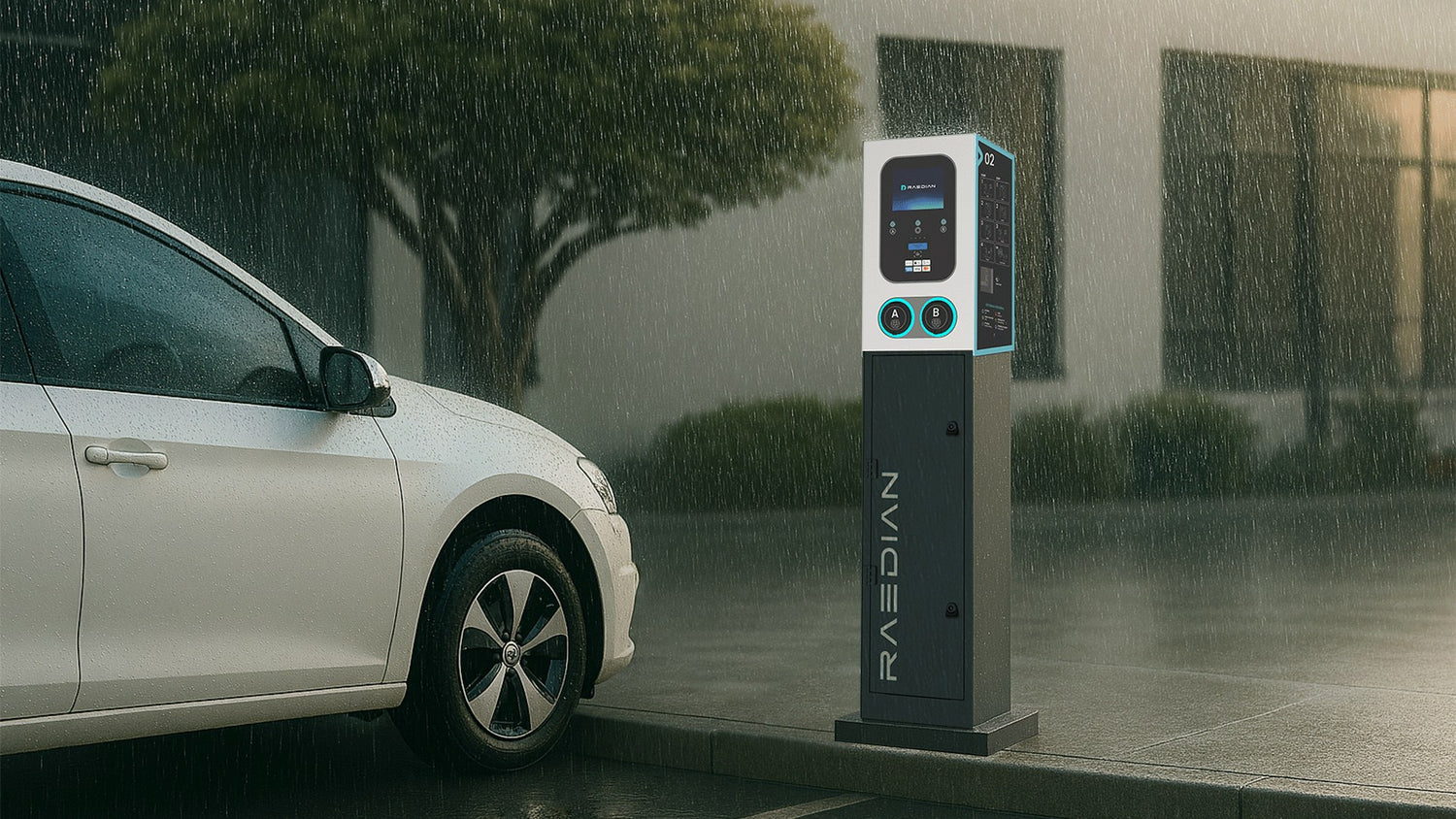

| Montage | Wandmontage, Standfuß oder Standfuß mit integriertem Hausanschlusskasten (HAK) |
Technische Daten
| Ladepunkte | 2 × Typ-2-Steckdose mit Shutter |
| Ladeleistung | 2 × 22 kW dreiphasig |
| Anschlussspannung | 230-400 VAC ± 20 %, 50-60 Hz, Netzformen TN und TT |
| Messung | MID-zertifiziert Klasse B (± 1 %), optional Eichrecht REA 6-A und PTB 50.7 |
| Fehlerstromschutz | integrierte 6-mA-DC-Erkennung nach IEC 62955, Schutztechnik integriert |
| Display | 8-Zoll-Display, bis 700 Nits, 1024 × 768, drei physische Drucktasten |
| Bedienung | RGB-LED-Ring je Ladepunkt, wetterfeste Drucktasten, kratzfestes Sicherheitsglas |
| Bezahlung | RFID (ISO 14443A und B), OCPP-Backend, kontaktlos nach EMVCo L1 v3.0 und ISO 18092 |
| Kommunikation | 4G LTE, Ethernet RJ45 (Pro 2 mit Daisy Chain), RS-485, LoRa 868 MHz |
| Backend | OCPP 1.6 (JSON) 2. Auflage, EMS über Modbus TCP |
| Fahrzeugkommunikation | IEC 61851-1 ed. 3, ISO 15118-2 und -20 ready |
| Schutzart | IP55, IK10 (Gehäuse), IK08 (Display) |
| Betriebstemperatur | -30 bis +50 °C (22 kW × 1 oder 11 kW × 2), -30 bis +45 °C bei 2 × 22 kW |
| Standby-Verbrauch | 17,5 W |
| Material | Aluminium-Druckguss-Unibody |
| Abmessungen | 544 × 315,6 × 194 mm (H × B × T), Gerät ohne Standfuß |
| Gewicht | 18,5 kg (Gerät ohne Standfuß) |
| Normen | EN 61851-1, EN 62955, EN 62196, EN 61439, EN 50470-3, RED, RoHS, CE und UKCA |
Lieferumfang
- Ladestation GEMINI Pro 2 mit zwei Typ-2-Steckdosen mit Shutter
- Wandhalterung bzw. Standfuß je nach gewählter Ausführung
- Montagematerial und Kurzanleitung
Wichtige Hinweise zur Installation
- Netzanschluss: Für zwei Ladepunkte zu je 22 kW ist eine Absicherung von 2 × 32 A erforderlich; die Anmeldung und Genehmigung beim Netzbetreiber ist zwingend (§ 19 NAV).
- § 14a EnWG: Neue Ladeeinrichtungen über 4,2 kW gelten als steuerbare Verbrauchseinrichtung. Die Station lässt sich über den konfigurierbaren Eingang bzw. über das Lastmanagement entsprechend dimmen.
- Eichrecht: Wer Ladestrom kostenpflichtig an Dritte abgibt, benötigt die eichrechtskonforme M2-Ausführung. Zusätzlich sind Konformitätsbewertung und Anzeige bei der Eichbehörde erforderlich.
- Bezahlterminal: Ab 2027 gilt für neue öffentliche Ladepunkte die Pflicht zur Kartenzahlung nach AFIR. Das Payter-Apollo-Kit ist als Zubehör erhältlich.
- Elektrofachkraft: Anschluss, Inbetriebnahme und Konfiguration ausschließlich durch eine Elektrofachkraft.
Wallbox zusammen mit einer PV-Anlage geplant?
Wenn Sie die Ladestation gemeinsam mit einer neuen Photovoltaikanlage anschaffen möchten, erstellen wir Ihnen ein Gesamtangebot aus einer Hand – Module, Wechselrichter, Speicher, Wallbox und Installation. Die umsatzsteuerliche Behandlung des Gesamtpakets prüfen wir dabei individuell für Ihr Vorhaben.
Downloads
Technisches Datenblatt (PDF) · Montage- und Bedienungsanleitung (PDF) · EU-Konformitaetserklaerung – senden wir Ihnen gerne auf Anfrage zu.
Hersteller und Produktsicherheit (GPSR)
Hersteller: RAEDIAN · Forschungs- und Entwicklungszentrum, Gebäude 82, No. 1198 North Qinzhou Road, Bezirk Xuhui, Shanghai, China
Verantwortliche Person in der EU: RAEDIAN EU Operations Center, 274 Rue du Rajol, 34130 Mauguio (Montpellier), Frankreich · sales@raedian.com
Inverkehrbringer in Deutschland: WMK Systeme e.K., Düren – vollständige Anschrift und Kontaktdaten siehe Impressum
Bitte lesen Sie vor Installation und Inbetriebnahme die mitgelieferte Anleitung. Die Installation darf ausschließlich durch eine zugelassene Elektrofachkraft erfolgen.
Entsorgung (WEEE)
Elektro- und Elektronikaltgeräte gehören nicht in den Hausmüll. Altgeräte können bei kommunalen Sammelstellen oder bei uns kostenfrei zurückgegeben werden.
Hinweis zur Umsatzsteuer: Der angegebene Preis ist der Endpreis inklusive 19 % gesetzlicher MwSt., zzgl. Versand. Ladeinfrastruktur fällt nicht unter den Nullsteuersatz nach § 12 Abs. 3 UStG – dieser gilt ausschließlich für Photovoltaikanlagen und Stromspeicher. Eine Wallbox ist auch dann mit 19 % zu versteuern, wenn sie zusammen mit einer PV-Anlage geliefert wird.
