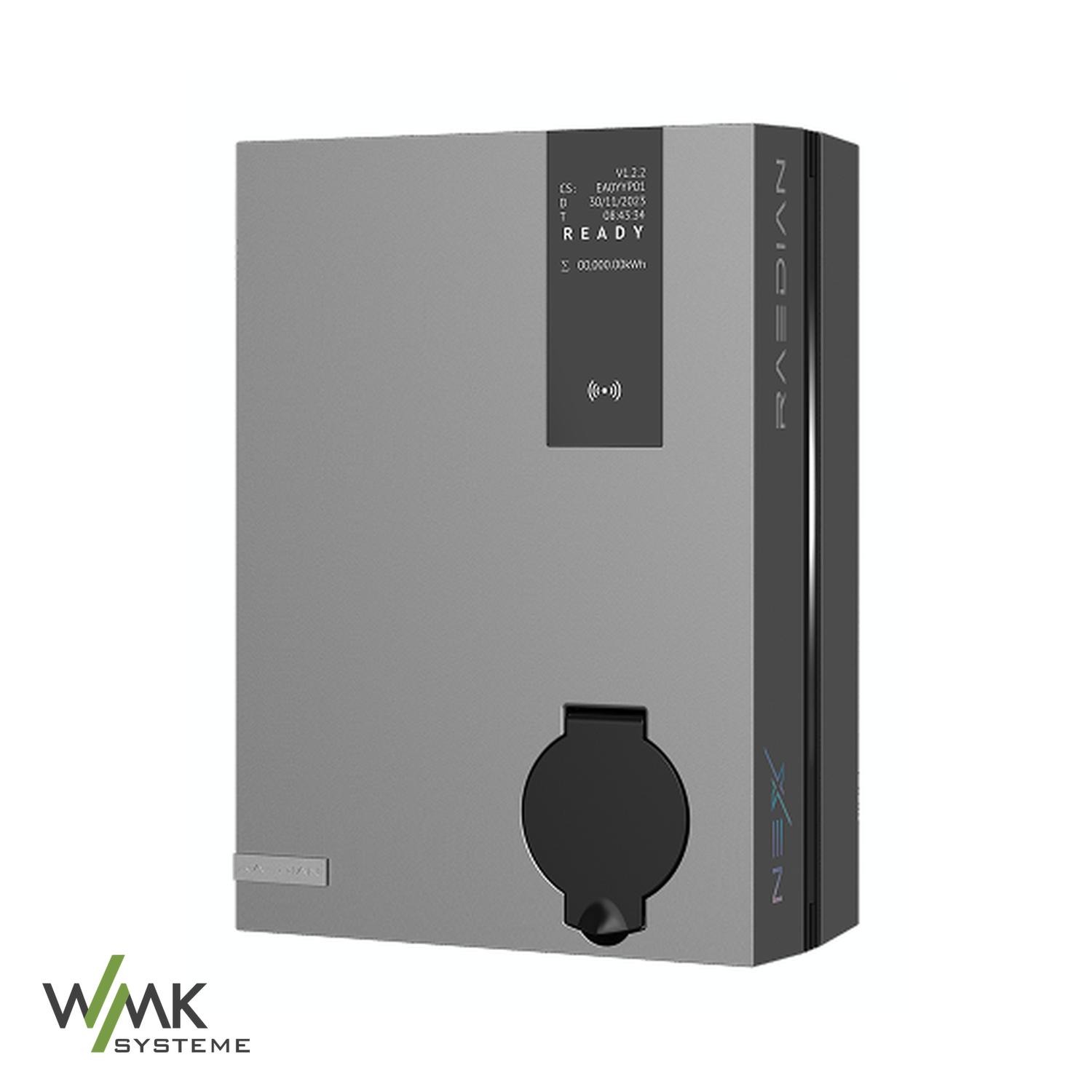

RAEDIAN NEX 22 kW Ladestation für Gewerbe mit MID, HDLM und 4G
RAEDIAN NEX 22 kW Ladestation für Gewerbe mit MID, HDLM und 4G - Ladekabel 7,5 m / Standard ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
RAEDIAN NEX 22 kW Ladestation für Gewerbe mit MID, HDLM und 4G
Beschreibung
Beschreibung

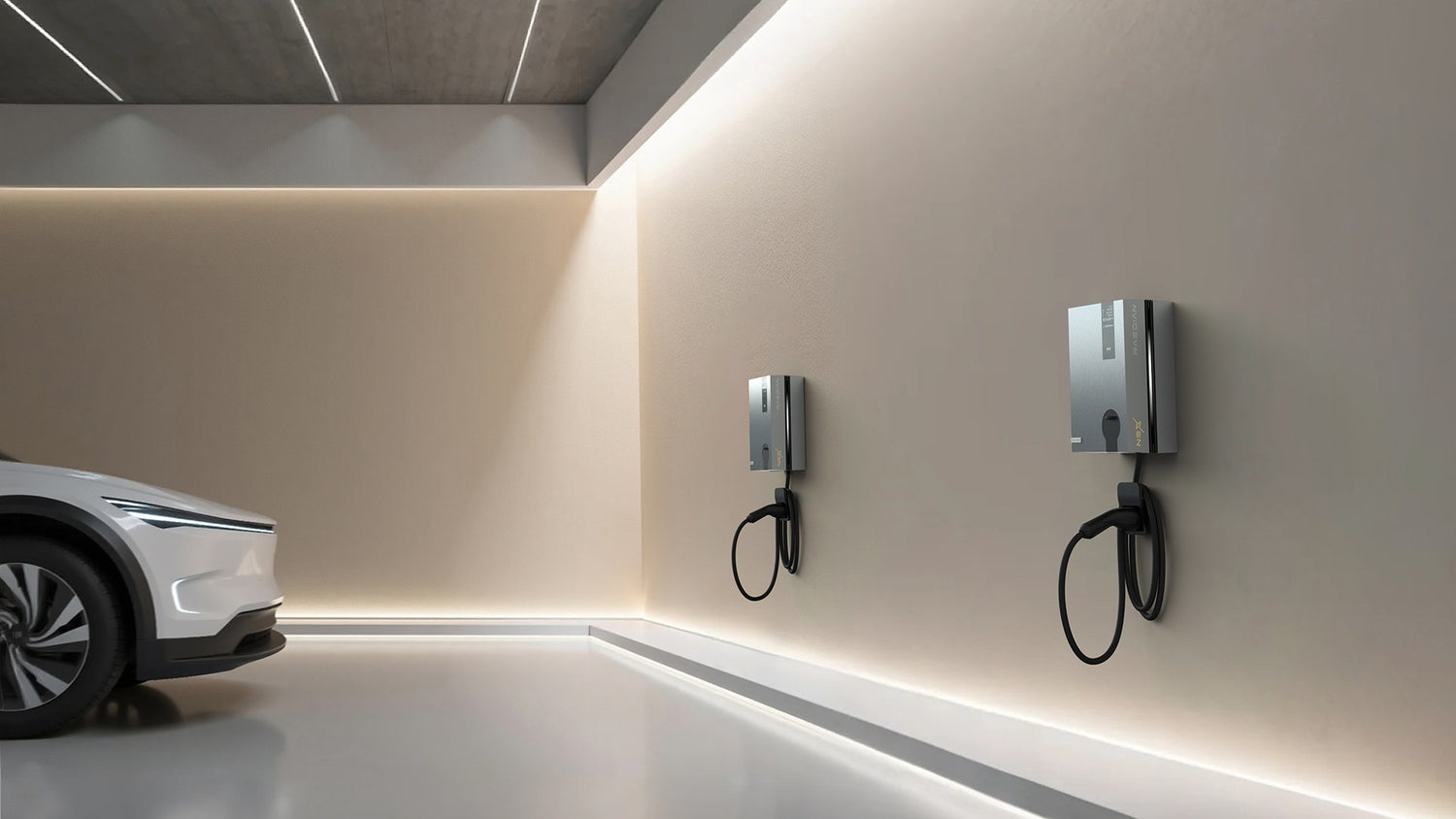

Die RAEDIAN NEX ist die Gewerbevariante der NEO-Plattform: gebaut für Mitarbeiterparkplätze, Flotten und Mehrfamilienhäuser, an denen mehrere Ladepunkte gemeinsam betrieben werden. Sie wird per Daisy-Chain-Ethernet verkabelt, arbeitet mit hybridem Lastmanagement auch ohne Netzwerk weiter und bringt den MID-Zähler und das 4G-Modem inklusive Datentarif bereits ab Werk mit.
Ihre Vorteile auf einen Blick
- Günstige Clusterinstallation – Daisy-Chain-Ethernet, ein Netzwerkstrang für viele Ladepunkte statt Sternverkabelung.
- HDLM – hybrides dynamisches Lastmanagement – läuft unabhängig vom Netzwerk weiter, kabelgebunden oder drahtlos über LoRa.
- MID-Zähler Klasse B serienmässig – Grundlage für Mitarbeiter- und Mieterabrechnung.
- 4G mit Datentarif ab Werk – Backend-Anbindung auch ohne LAN vor Ort.
- Offenes Software-Ökosystem – OCPP 1.6J (vorbereitet für OCPP 2.0.1), Modbus TCP und RESTful API.
- Pro-Ausführung mit ISO 15118 – Plug & Charge für komfortablen Flottenbetrieb.
Technische Daten
| Ladeleistung | bis 22 kW dreiphasig (32 A), abwärtskompatibel bis 7,4 kW |
| Anschluss | Ladekabel 7,5 m oder Typ-2-Steckdose mit Shutter |
| Anschlussspannung | 230-400 VAC ± 20 %, 50-60 Hz, Netzformen TN, TT, IT |
| Messung | MID-zertifiziert Klasse B (± 1 %), Impulsausgang 1000 imp/kWh |
| Fehlerstromschutz | integrierte 6-mA-DC-Erkennung nach IEC 62955, Typ-A-RCD bauseits |
| Kommunikation | Ethernet 2×RJ45 (Daisy Chain), WiFi 2,4 GHz, 4G LTE, Bluetooth |
| EMS-Anbindung | Modbus TCP über LAN und WLAN, Modbus RTU über RS-485, LoRa 868 MHz |
| Backend | OCPP 1.6 (JSON) 2. Auflage |
| Authentifizierung | RFID, RAEDIAN App, OCPP-Backend, Plug & Charge (Pro) |
| Anzeige | OLED-Display mit Status und Zählerstand, doppelte LED-Leiste |
| Schutzart | IP55 (Ladekern), IP54 zur Rückplatte, IP67 (EtherBox), IK10 |
| Betriebstemperatur | -30 bis +55 °C mit Derating, Betriebshöhe bis 3.000 m |
| Standby-Verbrauch | 4,5 W |
| Montage | Wandmontage, optional Standfuß Pole X (auch Rücken an Rücken) |
| Normen | EN 61851-1, EN 62955, EN 62196, EN 61439, EN 50470-3, EN 62053-23, RED |
Lieferumfang
- Ladestation NEX mit Rückplatte und Frontabdeckung
- Montagematerial und Kurzanleitung
- 4G-Modem mit vorinstalliertem Datentarif
Wichtige Hinweise zur Installation
- Anmeldung beim Netzbetreiber: Ladeeinrichtungen über 4,6 kVA sind anmeldepflichtig, ab 12 kW zusätzlich genehmigungspflichtig (§ 19 NAV).
- § 14a EnWG: Neue Ladeeinrichtungen über 4,2 kW gelten als steuerbare Verbrauchseinrichtung. Die Station lässt sich über den konfigurierbaren Eingang bzw. über das Lastmanagement entsprechend dimmen.
- Fehlerstromschutz: Integrierte 6-mA-DC-Fehlerstromerkennung nach IEC 62955. Vorgeschaltet ist bauseits ein FI-Schutzschalter Typ A erforderlich.
- Lastmanagement im Cluster: für Gruppen empfehlen wir das HDLM Kit passend zur Absicherung des Hausanschlusses (100 A, 400 A oder 600 A).
- Elektrofachkraft: Anschluss, Inbetriebnahme und Konfiguration ausschließlich durch eine Elektrofachkraft.
Wallbox zusammen mit einer PV-Anlage geplant?
Wenn Sie die Ladestation gemeinsam mit einer neuen Photovoltaikanlage anschaffen möchten, erstellen wir Ihnen ein Gesamtangebot aus einer Hand – Module, Wechselrichter, Speicher, Wallbox und Installation. Die umsatzsteuerliche Behandlung des Gesamtpakets prüfen wir dabei individuell für Ihr Vorhaben.
Downloads
Technisches Datenblatt (PDF) · Montage- und Bedienungsanleitung (PDF) · EU-Konformitaetserklaerung – senden wir Ihnen gerne auf Anfrage zu.
Hersteller und Produktsicherheit (GPSR)
Hersteller: RAEDIAN · Forschungs- und Entwicklungszentrum, Gebäude 82, No. 1198 North Qinzhou Road, Bezirk Xuhui, Shanghai, China
Verantwortliche Person in der EU: RAEDIAN EU Operations Center, 274 Rue du Rajol, 34130 Mauguio (Montpellier), Frankreich · sales@raedian.com
Inverkehrbringer in Deutschland: WMK Systeme e.K., Düren – vollständige Anschrift und Kontaktdaten siehe Impressum
Bitte lesen Sie vor Installation und Inbetriebnahme die mitgelieferte Anleitung. Die Installation darf ausschließlich durch eine zugelassene Elektrofachkraft erfolgen.
Entsorgung (WEEE)
Elektro- und Elektronikaltgeräte gehören nicht in den Hausmüll. Altgeräte können bei kommunalen Sammelstellen oder bei uns kostenfrei zurückgegeben werden.
Hinweis zur Umsatzsteuer: Der angegebene Preis ist der Endpreis inklusive 19 % gesetzlicher MwSt., zzgl. Versand. Ladeinfrastruktur fällt nicht unter den Nullsteuersatz nach § 12 Abs. 3 UStG – dieser gilt ausschließlich für Photovoltaikanlagen und Stromspeicher. Eine Wallbox ist auch dann mit 19 % zu versteuern, wenn sie zusammen mit einer PV-Anlage geliefert wird.
